SPLITLINE 14 profile
| Produktname | Längemm |
|---|---|
| SPL14 - PROFILE 2m | 2000 |

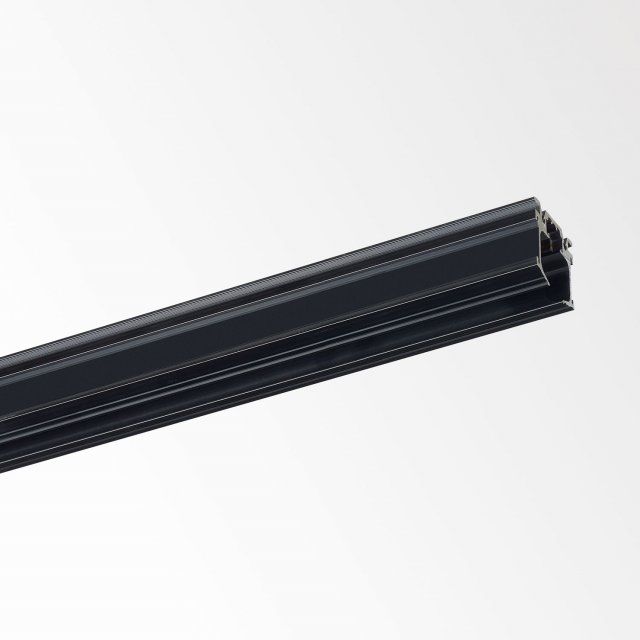

SPL14 - PROFILE 2m B
Schwarz - 27300 0020 B
Allgemein
| Anwendungsbereich | Innenbeleuchtung |
| Befestigung | Decke, Wand |
| Installation | Einbau |
| Form des Ausschnitts | rechteck |
| Größe des Ausschnitts (mm) | 46 x (L + 5) |
| Max. Einbautiefe (mm) | 55 |
| Dicke der Befestigungsfläche (mm) | min.9-max.20 |
| Gewicht (kg) | 1.8 |
| Information | L : 2m
2 x 48V conductors
2 DIM CONDUCTORS (For individual DALI dimming) |
Elektrisch
| Klasse | III |
| Zertifikate | UL |
Die technischen Daten wurden unter optimalen Bedingungen gemessen.
Download
Die folgenden Downloads sind verfügbar:
Spezifikation vervollständigen
Vervollständigen Sie Ihr Produkt
requirement
LED Betriebsgeräte
| Produktname | Netzspannung | Klasse | Art der Dimmung | IP | Form des Ausschnitts | Größe des Ausschnitts | # / PS | ||
|---|---|---|---|---|---|---|---|---|---|
 | LED POWER SUPPLY 48V-DC / 100W | 120-240V | II | nicht dimmbar | IP20 | rund | 40 | - | In PinList hinzufügen |
| | LED POWER SUPPLY 48V-DC / 200W | 120-240V | II | nicht dimmbar | IP20 | rund | 40 | - | In PinList hinzufügen |
 | LED POWER SUPPLY 48V-DC / 100W DIN | 110-240V | II | nicht dimmbar | IP20 | rund | - | - | In PinList hinzufügen |
 | LED POWER SUPPLY 48V-DC / 240W DIN | 100-240V | II | nicht dimmbar | IP20 | rund | - | - | In PinList hinzufügen |
Endkappen
| Produktname | Einheit | ||
|---|---|---|---|
 | SPL14 - END CAP B | 1 pc | In PinList hinzufügen |
Stromversorgung
| Produktname | ||
|---|---|---|
 | SPL14 - SUPPLY 48V | In PinList hinzufügen |
Where used
Kompatible Leuchten
SPLITLINE 14 - SPY 27
| Produktname | CRI | Farbtemperatur | Abstrahlwinkel° | Stromspannung | Art der Dimmung | IP | Verstellbarkeit |
|---|---|---|---|---|---|---|---|
| SPL14 - SPY 27 92730 MDL | 90 | 2700K | 30 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 27 93030 MDL | 90 | 3000K | 30 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 27 92730 DIM5 | 90 | 2700K | 30 | 48V-DC | DALI | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 27 93030 DIM5 | 90 | 3000K | 30 | 48V-DC | DALI | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 27 L 92730 MDL | 90 | 2700K | 30 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
SPLITLINE 14 - SPY 39
| Produktname | CRI | Farbtemperatur | Abstrahlwinkel° | Netzspannung | Art der Dimmung | IP | Verstellbarkeit |
|---|---|---|---|---|---|---|---|
| SPL14 - SPY 39 92720 MDL | 90 | 2700K | 20 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 92740 MDL | 90 | 2700K | 40 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 93020 MDL | 90 | 3000K | 20 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 93040 MDL | 90 | 3000K | 40 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 92720 DIM5 | 90 | 2700K | 20 | 48V-DC | DALI | IP20 | 0° to 85° schwenkbar, 355° drehbar |
SPLITLINE 14 - SPY 39 FOCUS
| Produktname | CRI | Farbtemperatur | Abstrahlwinkel° | Netzspannung | Art der Dimmung | IP | Verstellbarkeit |
|---|---|---|---|---|---|---|---|
| SPL14 - SPY 39 FOCUS 927 MDL | 90 | 2700K | 15-45 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 FOCUS 930 MDL | 90 | 3000K | 15-45 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 FOCUS 927 DIM5 | 90 | 2700K | 15-45 | 48V-DC | DALI | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 FOCUS 930 DIM5 | 90 | 3000K | 15-45 | 48V-DC | DALI | IP20 | 0° to 85° schwenkbar, 355° drehbar |
SPLITLINE 14 - SPY 39 WALLWASH
| Produktname | CRI | Farbtemperatur | Abstrahlwinkel° | Netzspannung | Art der Dimmung | IP | Verstellbarkeit |
|---|---|---|---|---|---|---|---|
| SPL14 - SPY 39 WALLWASH 927 MDL | 90 | 2700K | - | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 WALLWASH 930 MDL | 90 | 3000K | - | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 WALLWASH 927 DIM5 | 90 | 2700K | - | 48V-DC | DALI | IP20 | 0° to 85° schwenkbar, 355° drehbar |
| SPL14 - SPY 39 WALLWASH 930 DIM5 | 90 | 3000K | - | 48V-DC | DALI | IP20 | 0° to 85° schwenkbar, 355° drehbar |
SPLITLINE 14 - UHO
| Produktname | CRI | Farbtemperatur | Abstrahlwinkel° | Stromspannung | Art der Dimmung | IP | Verstellbarkeit |
|---|---|---|---|---|---|---|---|
| SPL14 - UHO 92730 MDL | 90 | 2700K | 30 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 90° schwenkbar, 355° drehbar |
| SPL14 - UHO 93030 MDL | 90 | 3000K | 30 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 90° schwenkbar, 355° drehbar |
| SPL14 - UHO 92730 DIM5 | 90 | 2700K | 30 | 48V-DC | DALI | IP20 | 0° to 90° schwenkbar, 355° drehbar |
| SPL14 - UHO 93030 DIM5 | 90 | 3000K | 30 | 48V-DC | DALI | IP20 | 0° to 90° schwenkbar, 355° drehbar |
| SPL14 - UHO L 92730 MDL | 90 | 2700K | 30 | 48V-DC | MDL = 1-10V, DALI / Taster | IP20 | 0° to 90° schwenkbar, 355° drehbar |
